szerkezeti vizsgálatok
A beton- és vasbetonszerkezetek vizsgálatánál tipikus kérdések a vasalás kiosztása, a betontakarás, a betonvastagság, és a kiüregelődések, repedezettség, tönkremeneteli zónák kimutatása. Ezen kérdésekre a nagyfrekvenciás, non-destruktív GPR radarantenna- rendszerek alkalmazásával megbízható választ ad a geofizika.

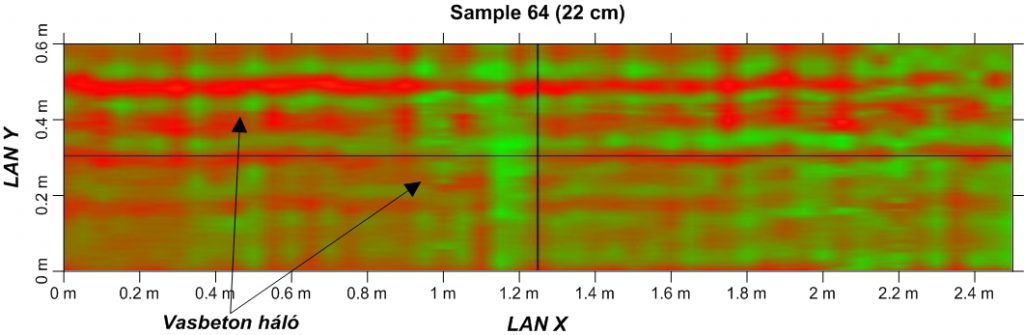

A GPR mérési eljárással nagyfelbontásban lehet leképezni a vasbeton műtárgyak belső szerkezetét, valamint információt kaphatunk a méretezésekhez.
A radar módszer előnye a mérendő szerkezetek valós idejű leképezése, mellyel már a mérési területen előzetes adatokat tudunk szolgáltatni a megrendelőknek.
Előnyei a rendkívüli gyorsaság, roncsolásmentesség, és a nagy precizitás.
A csempeburkolat felúszása okának meghatározása egy városi uszodában
Adott év során az egyik fúvóka környezetében – egy közel 7 m átmérőjű felületen – a csempeburkolat felúszott, elvált a betonrétegtől. A hiba okának meghatározására radarvizsgálatot hajtottunk végre a területen.
Azt tapasztaltuk, hogy az elválási felület egyértelműen a szerkezeti- és szerelőbeton határára esik. A jelenség vizsgálatára az adatrendszeren térképeztük a két réteg határát. Jól megfigyelhető a felúszás környezete. Ehhez hasonló jelenséget több kisebb területen is megfigyelhetünk a medence nyugati és északi részén.

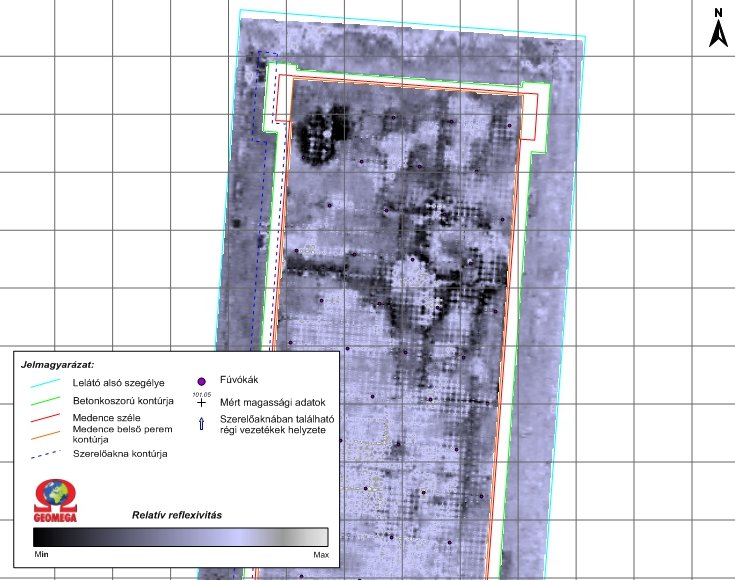

A mérési eredményekből készítettünk úgynevezett amplitúdó mélységmetszetet is (a bemutatott ábra), amely az adott mélységben jellemző reflexivitást mutatja.. A mélységmetszet kb. a 3 cm-s mélységtartományra jellemző. Jól megfigyelhető, hogy a felszínről látható felúszás csak kisebb része a réteghatáron jelentkező problémának. A szerkezeti változás jóval nagyobb területet érint, amely első sorban a szerelőbeton alsó részében jelentkezik. Ennél erősebb reflexivitás figyelhető meg a medence ÉNY-i sarkában és a keleti oldalon is.
